Rozměry 175 x 126 x 26 mm - (6,9 x 5 x 1")
Podporované dveře: 1 brána, 1 boční dveře

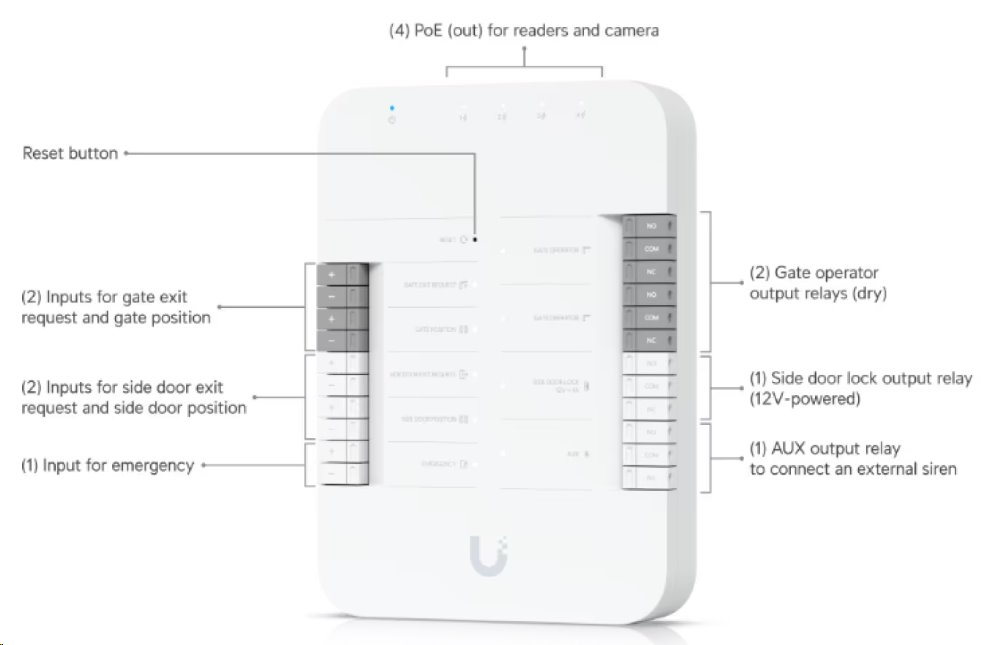

Vstupní svorky
(1) Požadavek na výstup z brány
(1) Poloha brány
(1) Východ z bočních dveří
(1) Poloha bočních dveří
(1) Nouzové
Způsob napájení
PoE++
UL 294 Napájecí zdroj třídy 2 s omezeným výkonem
UL 60950-1/62368-1 LPS/PS2 zdroj
UniFi Application Suite
Přístup - Mechanické
Hmotnost 460 g (1 lb)
Materiál krytu - Polykarbonát

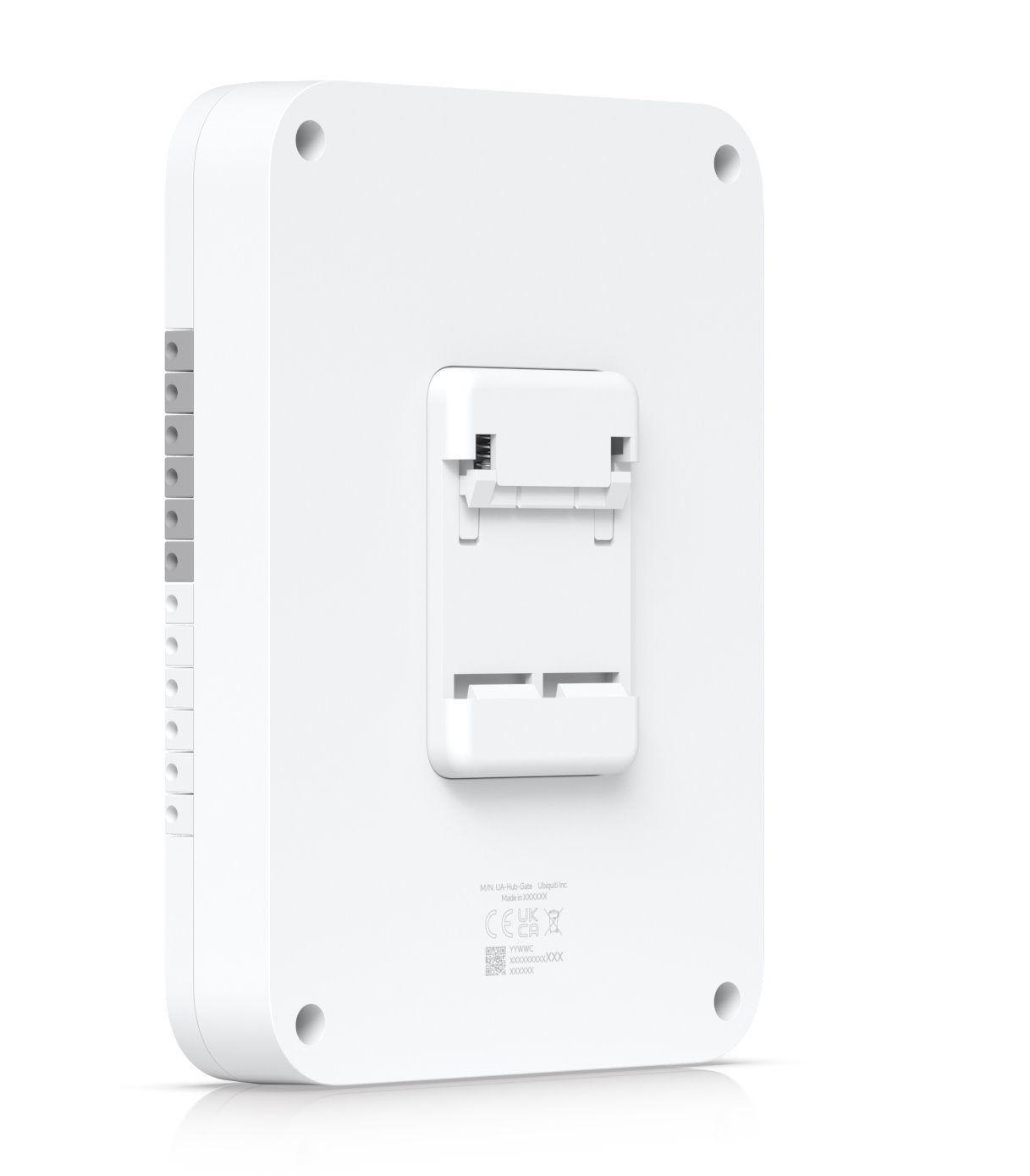

Montáž
DIN lišta (součástí balení)
Hardware
Vnitřní a venkovní použití
Pouze uvnitř: samotné zařízení
Venku: s vodotěsnou rozvodnou krabicí
Provozní teplota okolí
-30 až 60 °C
(-22 až 104 °F)
Provozní vlhkost okolí
5 až 90 % bez kondenzace
Síťové rozhraní - (5) 10/100/1000 Base-T
Rozhraní PoE
(1) Vstup PoE++, 50 V DC, 1 A - (4) Výstupy PoE, 50 V DC, max. 28 W
Max. spotřeba energie
22 W (bez výstupu PoE)
50 W (s výstupem PoE)
Digitální vstup
Požadavek na výstup z brány, poloha brány, požadavek na výstup z bočních dveří, poloha bočních dveří, nouzové situace
Suché výstupní relé
(2) Pohon: jmenovité napětí 30 V DC, až 1 A
(1) Pomocný proud: jmenovité napětí 30 V DC, až 1 A
Napájené výstupní relé
Zámek bočních dveří: 12 V DC, až 1 A
LED diody
Bílé/zelené Více informací
Tlačítka - (1) Obnovení továrního nastavení
Doporučená max. délka kabelu
UA-Lock-Electric
(400 mA)
Délka 24 AWG: 25 m (82 stop) - 22 AWG délka: 42 m (138 stop)
Délka 20 AWG: 66 m (217 stop)
Délka 18 UACC-Cable-DoorLockRelay: 100 m (328 stop)
UA-Lock-Magnetic-540 kg (500 mA)
Délka 24 AWG: 20 m (66 stop) - Délka 22 AWG: 32 m (105 stop)
Délka 20 AWG: 51 m (167 stop)
Délka 18 UACC-Cable-DoorLockRelay: 80 m (262 stop)
UA-Lock-Magnetic-270 kg (800 mA)
Délka 24 AWG: 12 m (29 stop) - Délka 22 AWG: 20 m (66 stop)
Délka 20 AWG: 30 m (98 stop)
Délka 18 UACC-Cable-DoorLockRelay: 46 m (151 stop)
Ostatní zámky
(1A)
Délka 24 AWG: 9 m (30 stop)
Délka 22 AWG: 15 m (49 stop)
Délka 20 AWG: 24 m (79 stop)
Délka 18 UACC-Cable-DoorLockRelay: 36 m (118 stop)
Požadavky na kabeláž PoE
Minimální doporučenou výkonnostní kategorií je kabeláž Cat 5e. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace.
Minimální povolený průřez vodiče pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm2) pro propojovací kabely; 24 AWG (0,21 mm2) pro horizontální nebo stoupající kabel.
Úroveň UL 294
Destruktivní útok: Úroveň I
Zabezpečení linky: Úroveň I
Odolnost: Úroveň I
Pohotovostní napájení: Úroveň I
Prohlášení UL 294
Soulad se specifikacemi IEEE 802.3 nebyl ověřen jako součást UL 294.
Zařízení je určeno k souladu s ustanoveními Národního elektrotechnického předpisu, ANSI/NFPA 70, článku 725.121, Zdroje energie pro obvody třídy 2 a 3.
CAN/ULC-60839-11-1 Stupeň certifikace
Přiřazení stupně: I
Certifikace
CE, FCC, IC, UL 294, CAN/ULC-60839-11-1
Číslo dokumentu a datum vydání a/nebo úroveň revize
UA-Hub-Gate, V01
Software
Aplikace pro správu
Přístup
Informace o softwaru
Verzi softwaru lze zkontrolovat na adrese https://unifi.ui.com
