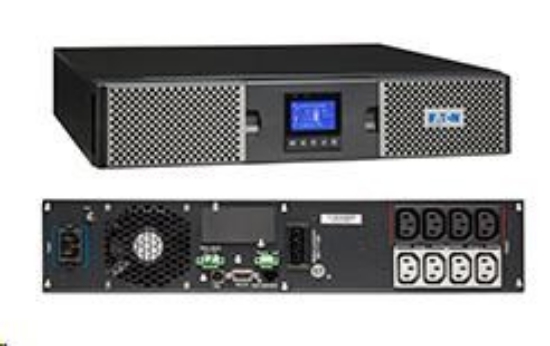

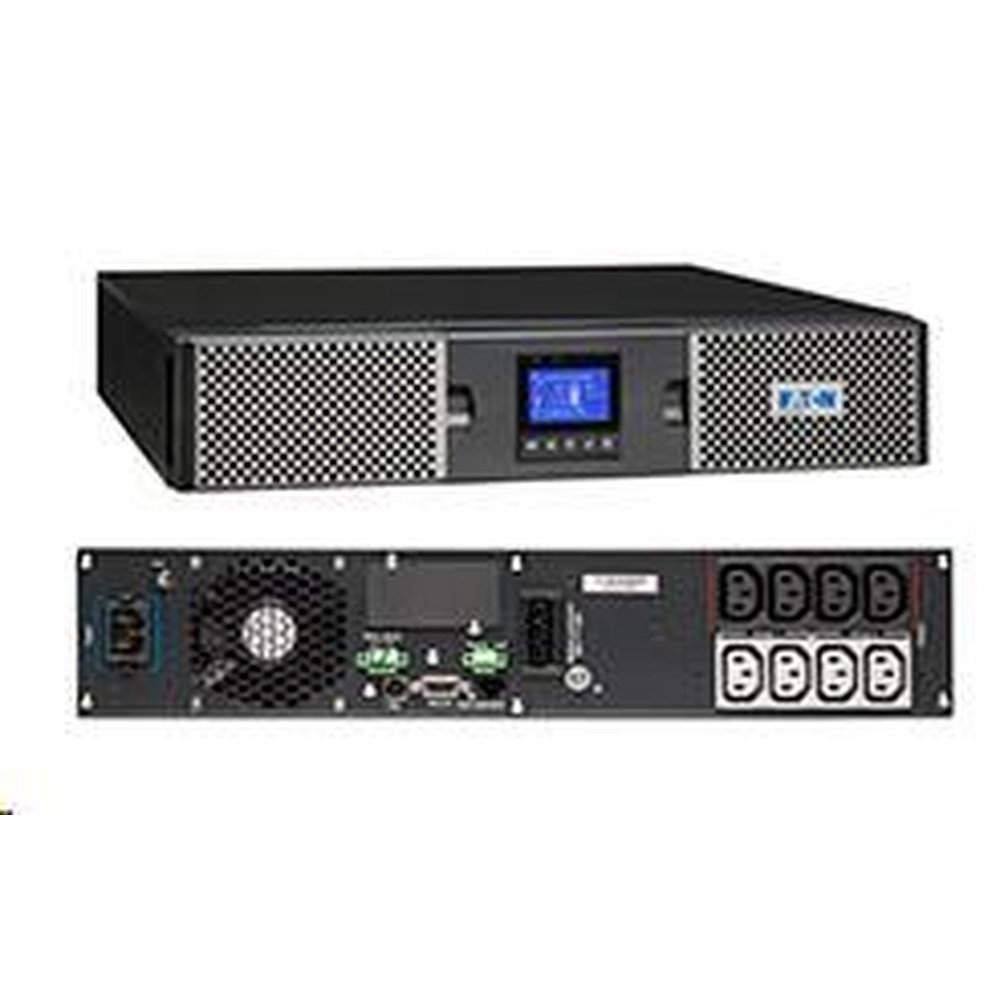

Online UPS s dvojitou konverzí
Nástupce Eaton 9130 UPS
Výkonnost a dostupnost
• Topologie dvojité konverze. Eaton 9SX neustále monitoruje
kvalitu vstupního napájení a reguluje napětí a frekvenci
na výstupu.
• Interní bypass umožňuje kontinuitu provozu i v případě vnitřní
poruchy. Údržbový bypass je volitelně dostupný pro jednoduchou
výměnu UPS bez odstavení chráněné zátěže.
• S účiníkem 0,9 poskytuje Eaton 9SX o 28% více výkonu než jiné
UPS v této třídě. Dokáže napájet více serverů než jiné UPS
s odpovídajícím výkonem VA a nižším účiníkem.
• Baterie s vyšší kapacitou a delší dobou životnosti: Technologie
správy baterií Eaton ABM využívá inovativní třístupňovou
metodu nabíjení, která prodlužuje životnost baterií až o 50%.
Eaton 9SX také poskytuje doporučené datum výměny baterií.
Ovladatelnost
• Nový grafický LCD displej poskytuje jasné informace o stavu
UPS a měřených veličinách na jednom displeji. Pomocí displeje
lze provádět i pokročilou konfiguraci UPS.
• Eaton 9SX může měřit spotřebu elektrické energie, kterou
lze monitorovat přes LCD nebo vzdáleně pomocí softwaru
Intelligent Power společnosti Eaton.
• Ovládání segmentů zásuvek umožňuje prioritizaci
odstavení nekritických zátěží a maximalizaci doby zálohy pro
zátěže kritické.
• Eaton 9SX nabízí sériovou a USB komunikaci a slot pro volitelnou
komunikační kartu. Intelligent Power software společnosti
Eaton se bez problémů integruje s předními virtualizačními
prostředími a automatizovanými nástroji pro využití cloudů.
Flexibilita
• Jedna platforma, dvě provedení, desítky možností.
• Větší doba zálohy může být dosažena až 4 externími bateriovými
moduly, které mohou být přidány za provozu a mohou v případě
potřeby chránit systémy po dobu několika hodin. Bateriové
moduly jsou UPS automaticky rozpoznány.
| Obecné vlastnosti |
|---|
| Název výrobku | UPS Eaton 9SX |
|---|
| Katalogové číslo | 9SX1000IR |
|---|
| Délka/hloubka produktu | 438 mm |
|---|
| Výška výrobku | 86.5 mm |
|---|
| Šířka výrobku | 438 mm |
|---|
| Hmotnost výrobku | 15.7 kg |
|---|
| Soulad | Opatřeno značkou CE
TUV
cULus Listed
CSA 22.2
FCC part 15 Class B
CISPR22 Class B |
|---|
| Certifikace | IEC/EN 62040-1
UL 1778
IEC/EN 62040-2
CE
cULus Listed
EAC |
|---|
| Baterie |
|---|
| Typ baterie | Bezúdržbový, olověný |
|---|
| Výměna baterie | Interní baterie vyměnitelné za provozu a rozšířené bateriové moduly (EBM) |
|---|
| Počet baterií | 3 |
|---|
| Řízení baterie | ABM a teplotně kompenzovaná metoda nabíjení (volitelné uživatelem)
Automatický test baterie
Ochrana před hlubokým vybitím
Automatické rozpoznání externích bateriových jednotek |
|---|
| Jmenovité hodnoty baterie | 12 V / 9 Ah |
|---|
| Prodloužená výdrž baterie | Ano |
|---|
| Výstup |
|---|
| Zásuvka | (6) C13 |
|---|
| Napětí | 230 V |
|---|
| Výkon | 900 W |
|---|
| Výstupní účiník | 0,9 |
|---|
| Rozsah výstupního napětí | 200/208/220/230/240 V +/- 2% |
|---|
| Křivka výstupního napětí | Sinusový výstup |
|---|
| Výstupní jmenovité napětí | Výchozí nastavení 230 V (200/208/220/230/240 V) |
|---|
| Zkreslení napětí výstupu (lineární zátěž) – max. | 3 |
|---|
| Typ přívodu | 1 |
|---|
| Topologie | Online / dvojitá konverze |
|---|
| Jmenovitý výkon VA | 1000 VA |
|---|
| Vstup |
|---|
| Zapojení vstupu | C14 |
|---|
| Vstupní jmenovité napětí | Výchozí nastavení 230 V (200/208/220/230/240/250 V) |
|---|
| Jmenovitá frekvence | 50/60 Hz |
|---|
| Vstupní účiník | Vyšší než 0,99 |
|---|
| Rozsah vstupního napětí | 190–276 V bez omezení výkonu (až 120–276 V se snížením výkonu) |
|---|
| Rozsah vstupní frekvence | 40-70 Hz |
|---|
| Komunikace |
|---|
| Zahrnuje síťovou kartu | Ne |
|---|
| Komunikace | USB port (kompatibilní s HID)
Sériový port (RS232)
Mini-svorkovnice pro vzdálené vypnutí napájení (RPO)
Mini svorkovnice pro výstupní relé
Bezpotenciálové kontakty (2 výstupy, 1 vstup, optočlen, DB9) |
|---|
| Ethernetové rozhraní | Ne |
|---|
| Uživatelské rozhraní | Vícejazyčný grafický LCD displej |
|---|
| Bezpotenciálový spínací kontakt | Ano |
|---|
| Rozšiřovací sloty | Jeden slot pro volitelnou komunikační kartu |
|---|
| Kompatibilita softwaru | Software Eaton Intelligent Power Manager, Eaton Intelligent Power Protector |
|---|
| Typ rozhraní | Jiná |
|---|
| Prostředí |
|---|
| Nadmořská výška | 3000 m |
|---|
| Hladina hluku | Méně než 41 dB na 1 metr |
|---|
| Rozsah teplot | 0 až 40 °C (32 až 104 °F) |
|---|
| Relativní vlhkost | 0-96% nekondenzující |
|---|
| Další specifikace |
|---|
| Konstrukční typ | Zařízení 482,6 mm (19 palců) |
|---|
| Obsah balení | UPS
(2) Výstupní IEC-IEC kabely
USB kabel
Sériový kabel
(2) držáky pro montáž do 19' rozváděče
(2) Sada pro montáž do skříně
Bezpečnostní pokyny
Stručná příručka |
|---|
| Fáze (výstup) | 1 |
|---|
| Vnitřní přemostění | Ano |
|---|
| Funkce automatického vypnutí | Ano |
|---|
| Barva | Černá |
|---|
| Účinnost | 89 |
|---|
| Sada pro montáž do skříně | Ano |
|---|
| Fáze (vstup) | 1 |
|---|
| Hot-swap výkon | Ne |
|---|
